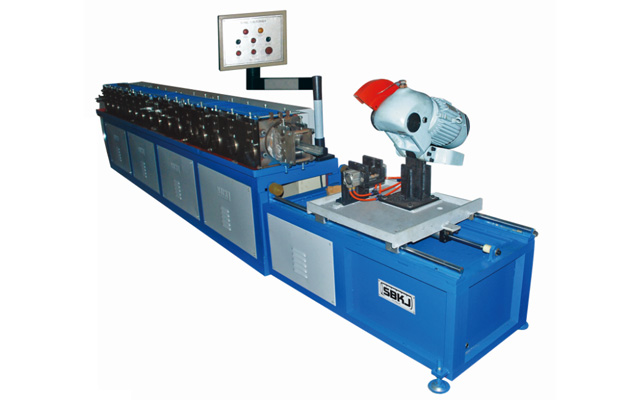

Установка для изготовления поперечного канала фланца TDC

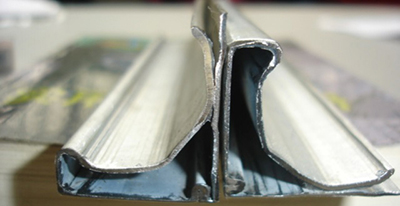

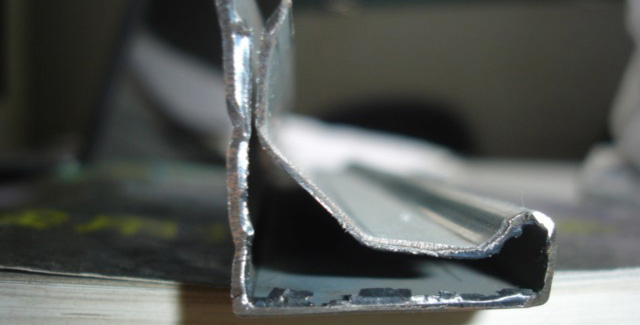

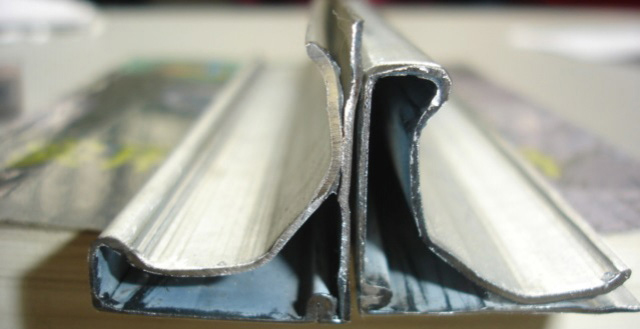

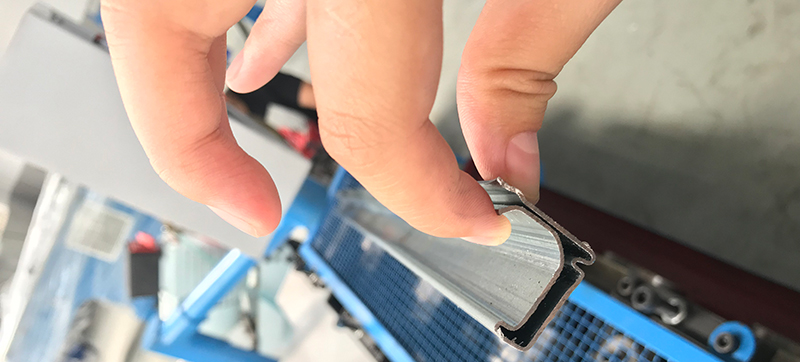

Установка для изготовления поперечного канала фланца TDC используется для производства поперечных соединений воздуховодов. Данная установка комплектуется по приницпу модульной сборки из нескольких основных станков: устройство подачи сырьевого материала (разматыватель), прокатный стан, автоматическая вертикальная фреза. Весь процесс производства автоматизирован, скорость производства составляет 3-5 м/мин. Данная установка подходит для производства воздуховодов с большей площадью поперечного сечения. При особых требованиях к уплотнению мы можем добавить герметик при производстве воздуховода.

Модель	Форма TDC	Ширина штрипса	Толщина	Мощность двигателя	Вес	Габарты
SBTDC-20A		89 мм	0.8 мм	3 кВт	2000 кг	2800×600×1150 мм
SBTDC-25A		99 мм	0.8 мм	3 кВт	2000 кг	2800×600×1150 мм
SBTDC-30A		121 мм	1.0 мм	3 кВт	2200 кг	3800×600×1150 мм
SBTDC-35A		131 мм	1.0 мм	3 кВт	3000 кг	3800×600×1200 мм
SBTDC-40A		146 мм	1.2 мм	4 кВт	3000 кг	3800×600×1200 мм
SBTDC-20B		86 мм	0.8 мм	3 кВт	2000 кг	3200×600×1150 мм
SBTDC-25B		96 мм	0.8 мм	3 кВт	2000 кг	3200×600×1150 мм
SBTDC-30B		118 мм	1.0 мм	3 кВт	2200 кг	4500×840×1450 мм
SBTDC-35B		128 мм	1.0 мм	4кВт	3000 кг	4500×840×1450 мм

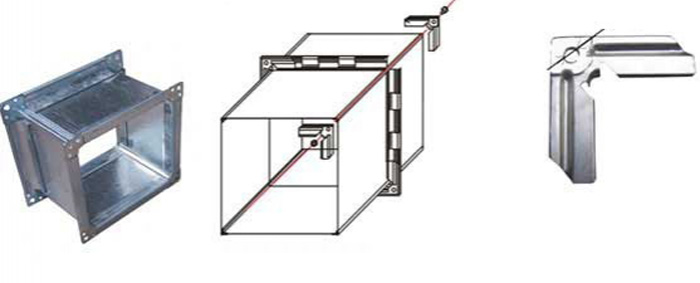

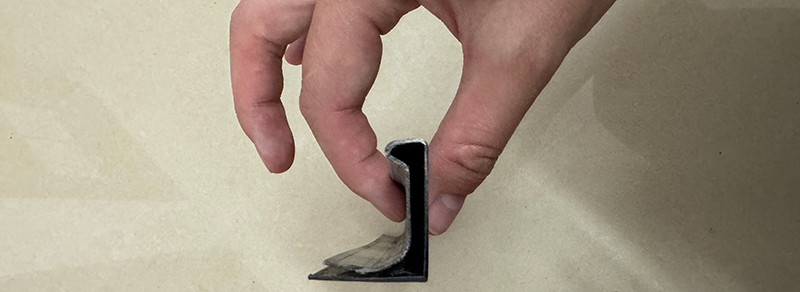

Мы также можем изготовить угловые скобы и линейные крюки для фланцев.

Модель	Наименование	Ширина штрипса	Толщина	Размер	Форма угловой скобы и линейного крюка
T-20DC	Угловая скоба	140 мм	2.5 мм	a=95 мм
T-300C	Угловая скоба	150 мм	3 мм	a=105 мм
T-40DC	Угловая скоба	180 мм	3.5 мм	a=123 мм
T-25DC	Угловая скоба	110 мм	3 мм	a=105 мм
T-35DC	Угловая скоба	150 мм	3 мм	a=106 мм
DC-10	Линейный крюк	35 мм	5 мм
